装配龙门机械手
项目名称：装配龙门机械手
订货号：TM-3700/003-14*4*2
联系电话：程工18611159956 赵工13146269433
一、项目特点：
项目要求：利用龙门机械手实现零件装配和装配后整体搬运。
项目说明: ①自动抓取工件。
设计要点: ①精度；②各功能部件安装位置布局合理。③安全连锁防护。
二、设备参数
|
设备载荷 |
700kg |
|
X轴行程 |
14000mm |
|
Y轴行程 |
4000mm |
|
Z轴行程 |
2000mm |
|
X轴速度 |
0-1m/s |
|
Y轴速度 |
0-1m/s |
|
Z轴速度 |
0-0.5m/s |
|
重复定位精度 |
0.03mm |
三、设备使用条件：
1.环境温度：
最高温度：+45℃
最低温度：-20℃
2.环境湿度：
最大相对湿度：90%
平均相对湿度：30%～50%

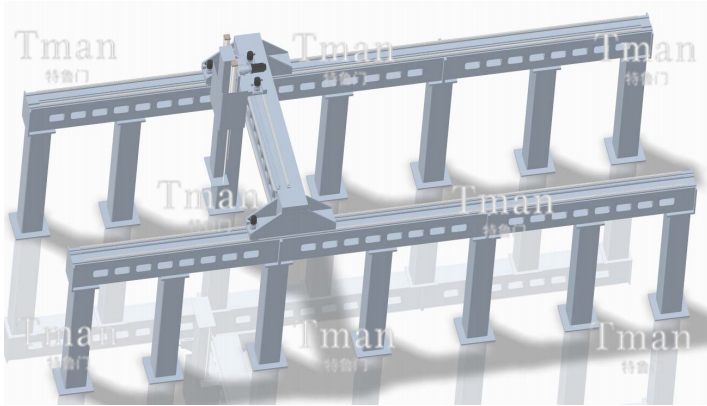

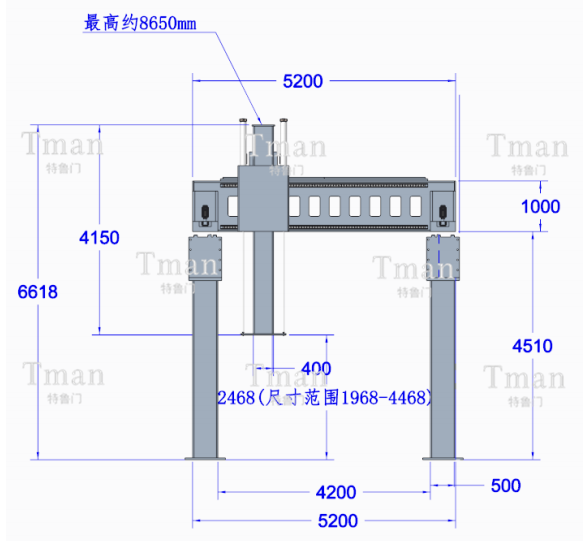

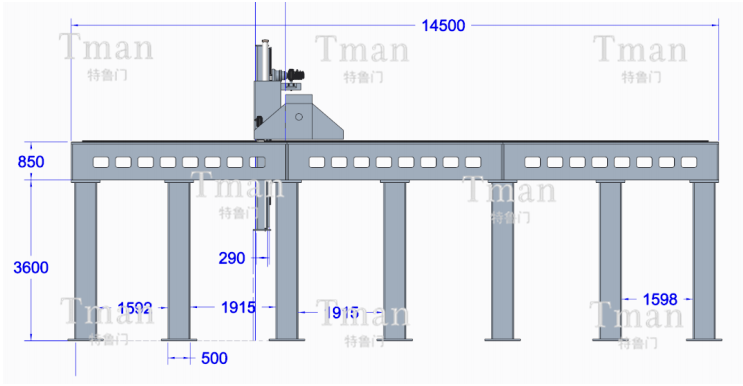

四、方案布局图
