卷料搬运机械手

空卷辊搬运桁架机械手 500kg 可定制

工业生产中,在物流仓储、钢铁、制造、新能源等行业,尤其是在自动化生产线和智能物流系统中,卷料产品的自动搬运、码垛、上下料、出入库非常重要。搬运桁架机械手的应用能实现卷料智能搬运功能,提高生产线效率,减少人力投入,在多个领域中广泛应用。本文小编给大家介绍一下特鲁门公司设计的空卷辊搬运机械手方案。

功能描述

搬运桁架机械手应用于空卷辊存放区,配合AGV小车,可以自动抓取搬运空卷辊到指定位置,实现空卷自动取、放的功能。

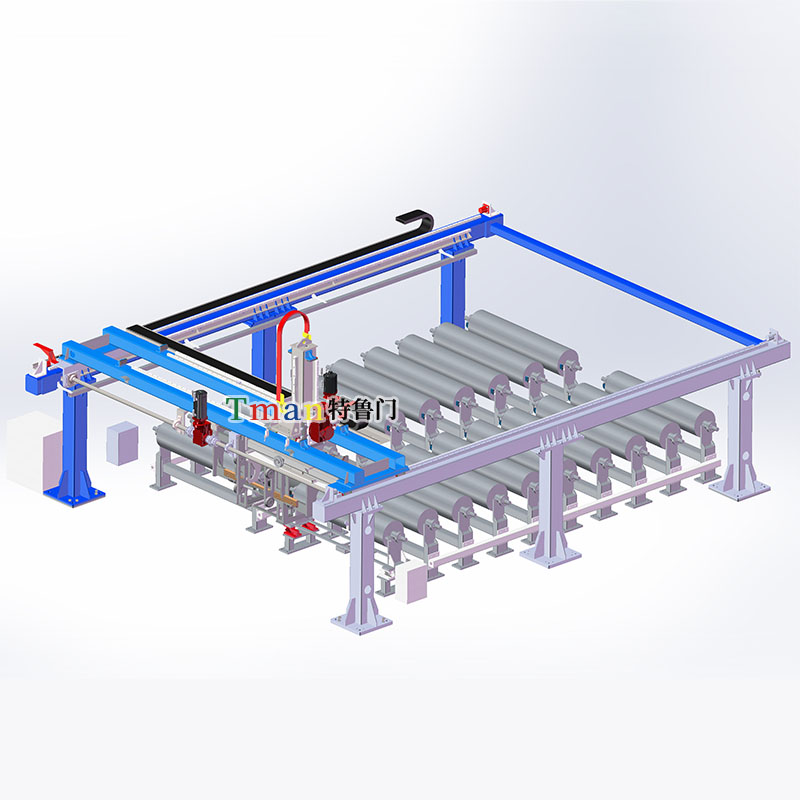

空卷辊搬运桁架机械手

总体方案及布局

整体方案是由立柱、X轴、Y轴、Z轴、抓手、电气控制系统等组成。本设备响应速度快,运行平稳,安全高效,节约人工成本。

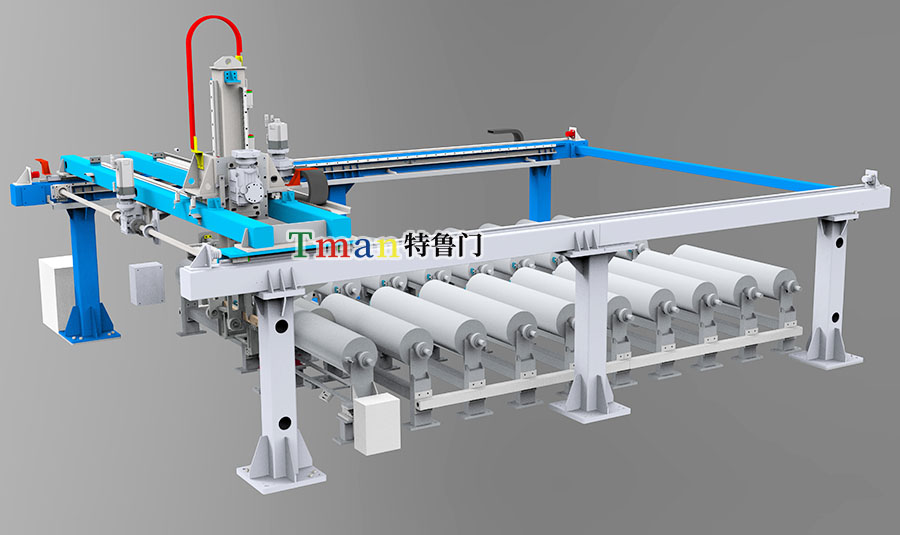

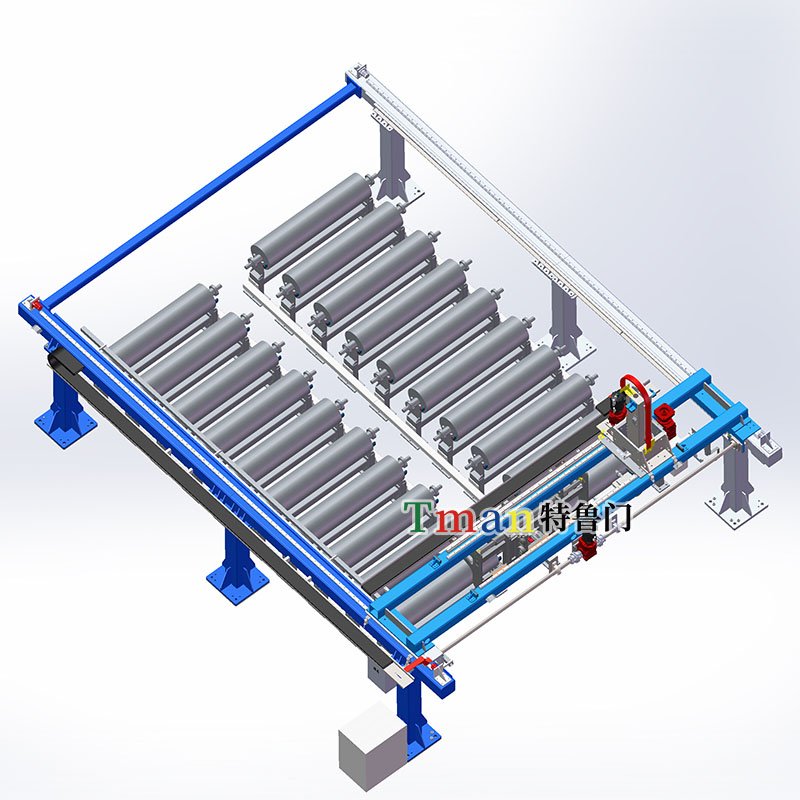

空卷辊搬运桁架机械手 空卷辊搬运桁架机械手

主要参数

设备载荷

500kg

X轴行程

6m

Y轴行程

3.1m

Z轴行程

0.95m

X轴速度

3-36m/min

Y轴速度

3-36m/min

Z轴速度

3-12m/min

定位精度

±1.5mm



工作流程

1.搬运桁架机械手按照系统指令抓取空卷棍;

2.桁架机械手搬运空卷棍至称重位,称重完成后将数据发送给系统;

3.桁架机械手搬运空卷棍到存放区出入口,将空卷棍放置到AGV上。

安装照片

空卷辊搬运桁架机械手

以上是对空卷辊搬运机械手的介绍,本设计方案是特鲁门公司根据客户需求和实际情况,从多方面考虑设计的,特鲁门公司专注于各类桁架机械手的设计研发与生产制造,具有丰富的项目经验,您有需要可以联系我们!
