桁架机械手设计方案之桶件搬运机械手

桁架机械手可代替人工完成抓取、搬运货物的动作,实现生产的机械化和自动化,本文特鲁门小编给大家介绍一下桶件自动搬运机械手的设计方案。

项目需求

桶件搬运机械手  桶件搬运机械手

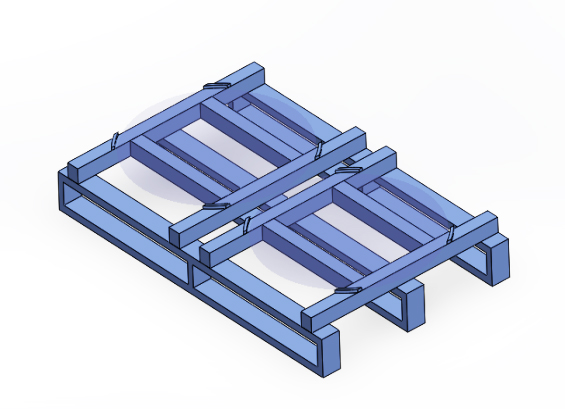

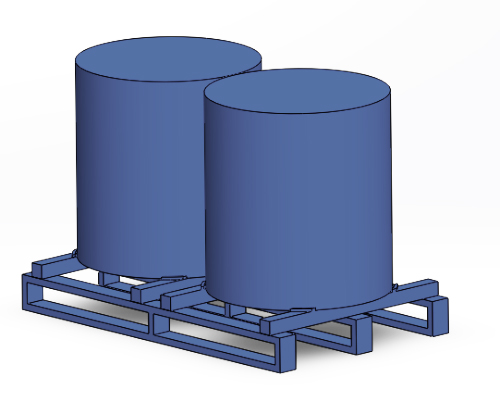

利用桁架机械手抓取空托盘(钢制)和桶件货物(含托盘)搬运到指定位置,其中空托盘长1300mm,宽800mm,高150mm;桶件货物(含托盘)长1300mm,宽800mm,高900mm。

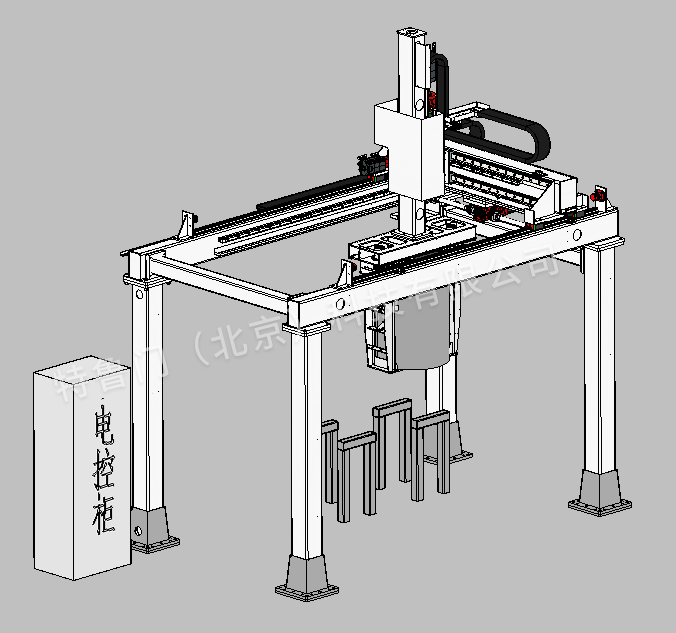

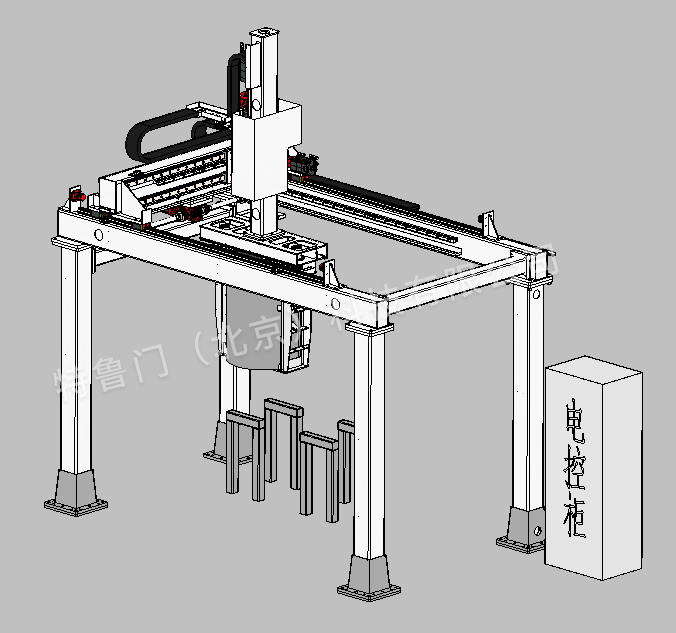

总体方案及布局

桶件搬运机械手

桶件搬运机械手

桁架机械手外形尺寸为:3900x2400x4100mm,生产节拍大于45桶/时(含视觉识别时间),单体设备全速运行设备噪音≤75db。

主要参数

设备载荷

500Kg

X轴行程

2250mm

Y轴行程

1320mm

Z轴行程

500mm

X轴速度

0.5m/s

Y轴速度

0.3m/s

Z轴速度

0.3m/s

定位精度

±1mm

设备供电要求

桶件搬运机械手

电力网络为TN-S网络(三相五线制)。

在下列供电条件下系统应能满负荷正常运行:

(1)电压:三相380VAC,±10%,单相220VAC,±10%。

(2)交流电频率:50Hz。

建筑接地系统,采用生产设备工作接地、保护接地和建筑的防雷接地连接在一起,即采用联合接地方式,联合接地的电阻值要求不大于4Ω。

以上是对桶件搬运机械手的介绍,本设计方案是特鲁门公司根据客户需求和实际情况,从多方面考虑设计的。特鲁门公司专业定制各类搬运、码垛、上下料桁架机械手,根据客户需求定制相应的设备,欢迎咨询订购!
