型钢切割机器人
项目名称：型钢切割机器人
联系电话：程工18611159956 赵工13146269433
一、项目简介：
本设备为自动化数控切割机。该设备具有1把火焰或等离子切割割炬，多轴控制系统，可根据工艺要求，针对型钢腹板和翼板进行切断，还可以切割多种几何形状的工艺孔，能有效保证型钢切割的切割精度和位置精度。型钢自由放置在固定切割平台或移动辊道上，切割方便，加工效率高。设计采用型钢自动上下料装置，可对型钢切割前进行自动上料，同时对切割后的型钢进行自动下料堆放，大大提高了加工效率。
该设备广泛应用于建筑钢结构制造、机械加工等行业。
二、设备参数
|
1 |
适用工件类型 |
角钢、槽钢、工字钢、H型钢 |
|
2 |
驱动方式 |
多轴联动 |
|
3 |
适用工件大小 |
根据客户要求 |
|
4 |
适用工件厚度 |
1.5mm-25mm或更大 |
|
5 |
适用工件材料 |
碳钢、不锈钢、铝、合金钢、铜等金属型材 |
|
6 |
坡口类型 |
I焊接坡口、垂直切割 |
|
7 |
坡口角度 |
±45° |
|
8 |
最大空程速度 |
9000mm/min（可增减，最大可达25mm/min） |
|
9 |
切割方式 |
等离子、激光、火焰 |
|
10 |
参考标准 |
国际标准ISO9013-2002及ISO8206-1991 |

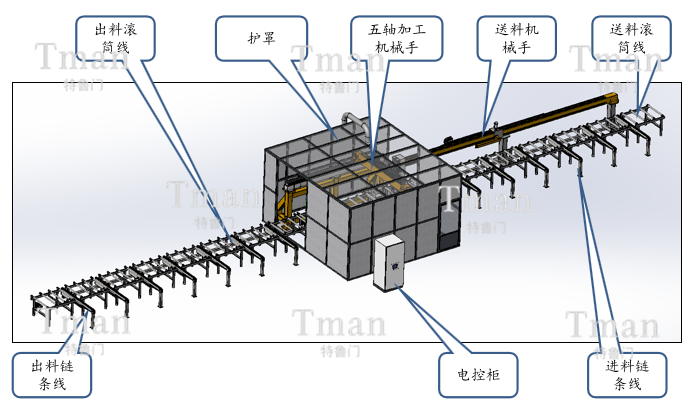

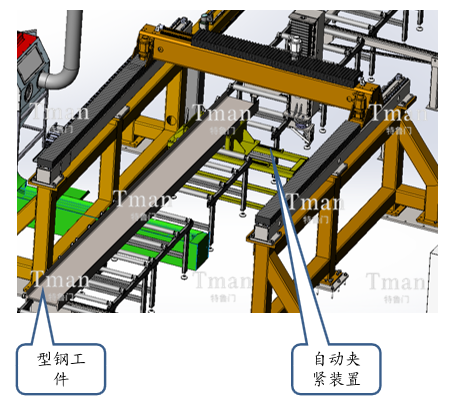

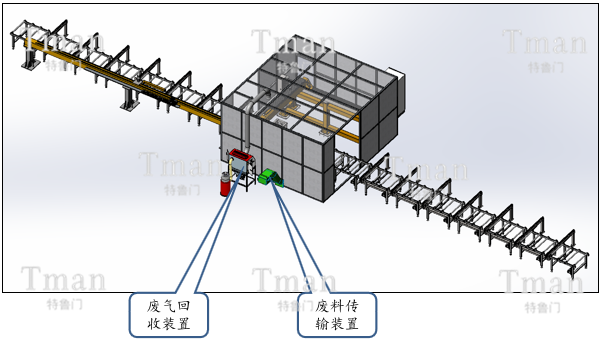

三、方案布局图
