项目名称:钻杆搬运输送设备

联系电话:程工18611159956  赵工13146269433

一、项目简介:

设计要点: ①定位精度;②现场位置可调;③低温环境

二、设备参数

单根钻杆重量 小于 80kg
钻杆输送效率 40s/根

龙门机械手采用二轴结构,主梁采用固定式形式。与抓手连接处法兰可调节抓手水平旋转一定量的角度。
载荷:300Kg
X 轴行程:2000mm
Z 轴行程:1100mm
X 轴速度:0.3m/s
Z 轴速度:0.2m/s

三、工作环境:

①环境温度
最高温度:+45℃
最低温度:-40℃
②工作温度
最高温度:+45℃
最低温度:0℃
③环境湿度
最大相对湿度:90%
平均相对湿度:30%~50%

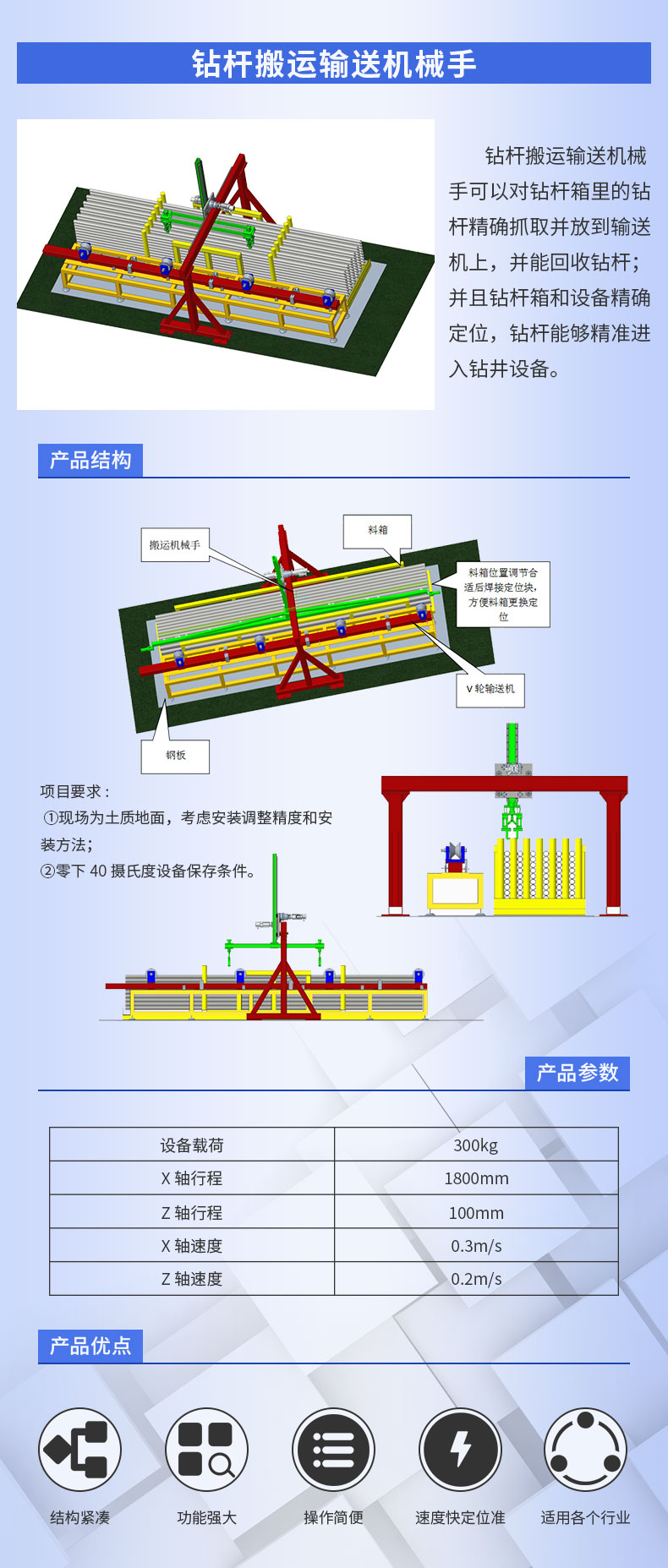

四、设备图片:
