整体卫浴天花板生产线是如何设计的

A-A+

本文小编为大家一下特鲁门公司设计生产的整体卫浴天花板生产线是如何设计的。

特鲁门公司设计的整体卫浴天花板生产线，是应用于卫浴行业的天花板锯切、铣孔、自动缠膜过程的自动化生产，并且单条生产线可实现不同规格板材自动化生产。

整体卫浴天花板生产线

工艺流程：自动吸取上线-人机界面设定切割尺寸（精度±1mm）-自动加工（铣孔等）-人工粘垫块、堆叠-人工点动进入水平缠绕-移载堆垛-盘式缠绕-进入缓冲区-延时自动补位

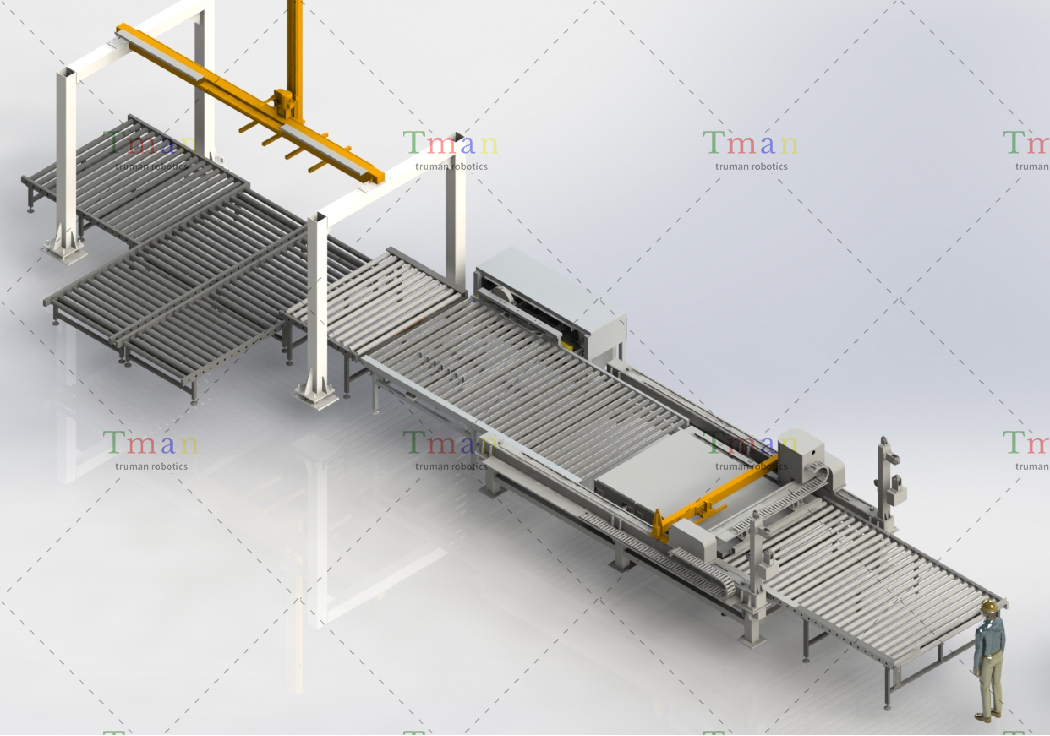

整体方案布局

整体方案是由自动上料-锯切-铣孔段和自动缠膜下料段、电气系统构成。本文先为大家介绍自动上料-锯切-铣孔段。

整体卫浴天花板生产线

其中自动上料-锯切-铣孔段中包含滚筒输送线、两轴桁架上料机械手、自动切边机、三轴桁架铣削机械手。

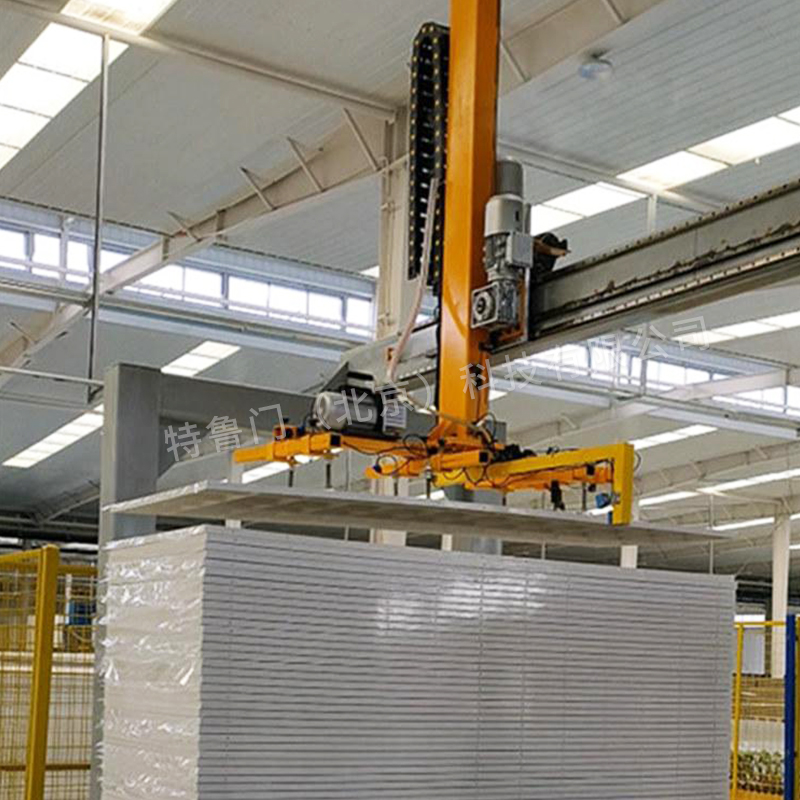

两轴桁架上料机械手

其中，使用二轴桁架机械手进行自动上料，机械手载荷40KG，X轴行程3.1m，Z轴行程1.8m，X轴速度30m/min，Z轴速度10m/min。上料机械手抓手采用真空吸盘，吸取天花板，搬运到指定位置。

 两轴桁架上料机械手

三轴桁架铣削机械手

三轴铣削机械手是由特鲁门公司自主设计研发的，由X、Y、Z三轴组成，设备载荷40KG，X轴行程3.6m，Y轴行程2m，Z轴行程0.2m。通过程序设定可对工件进行多孔位、异形孔铣削。控制精度准确，生产产品统一性好，大幅降低不合格率，省时，省力，节约人工。

 三轴桁架铣削机械手

以上是对整体卫浴天花板生产线的介绍，本生产线是特鲁门公司根据实际情况，从多方面考虑设计的。特鲁门公司专业定制各类搬运、码垛、上下料桁架机械手、非标生产线，根据客户需求定制相应的设备，欢迎咨询订购！
