板材搬运机械手案例

板材类产品加工生产线

板材类产品加工生产线

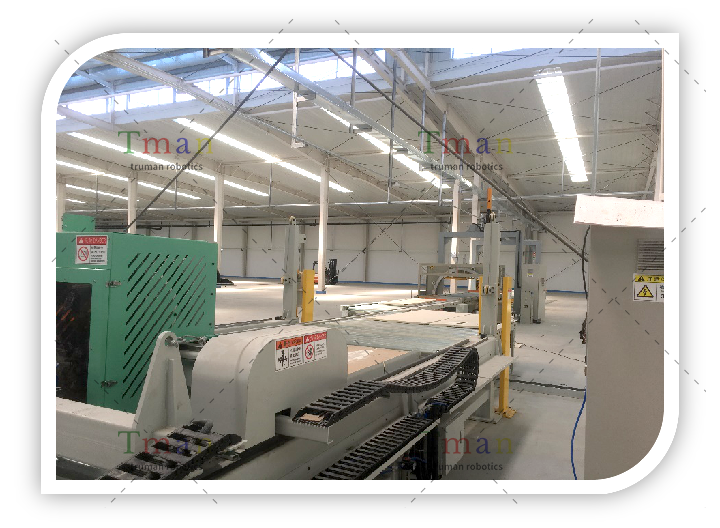

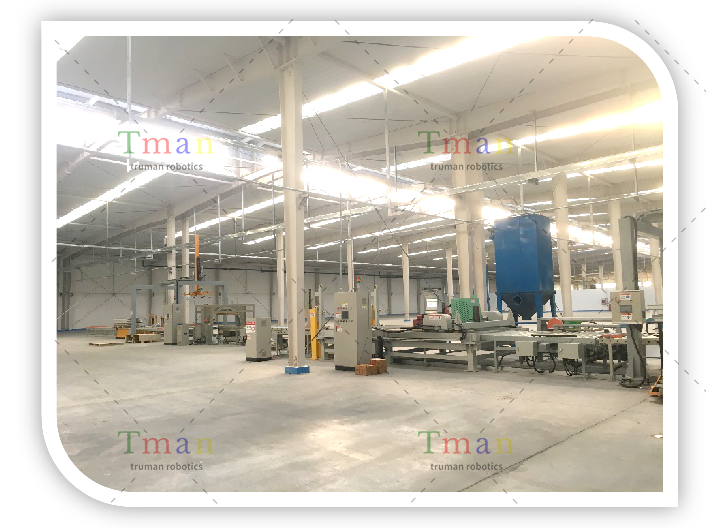

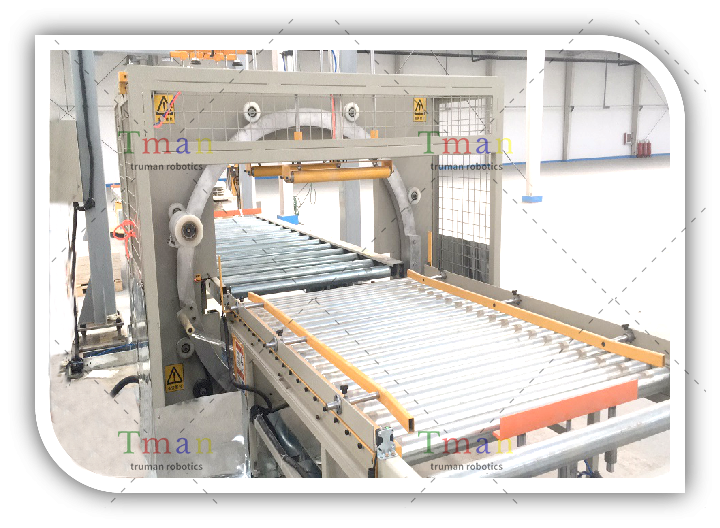

板材类产品加工生产线用于板材类产品锯切、铣孔、自动缠膜过程的自动化生产;单条生产线可实现不同规格板材自动化生产。

板材类产品加工生产线 板材类产品加工生产线



板材类产品加工生产线 板材类产品加工生产线

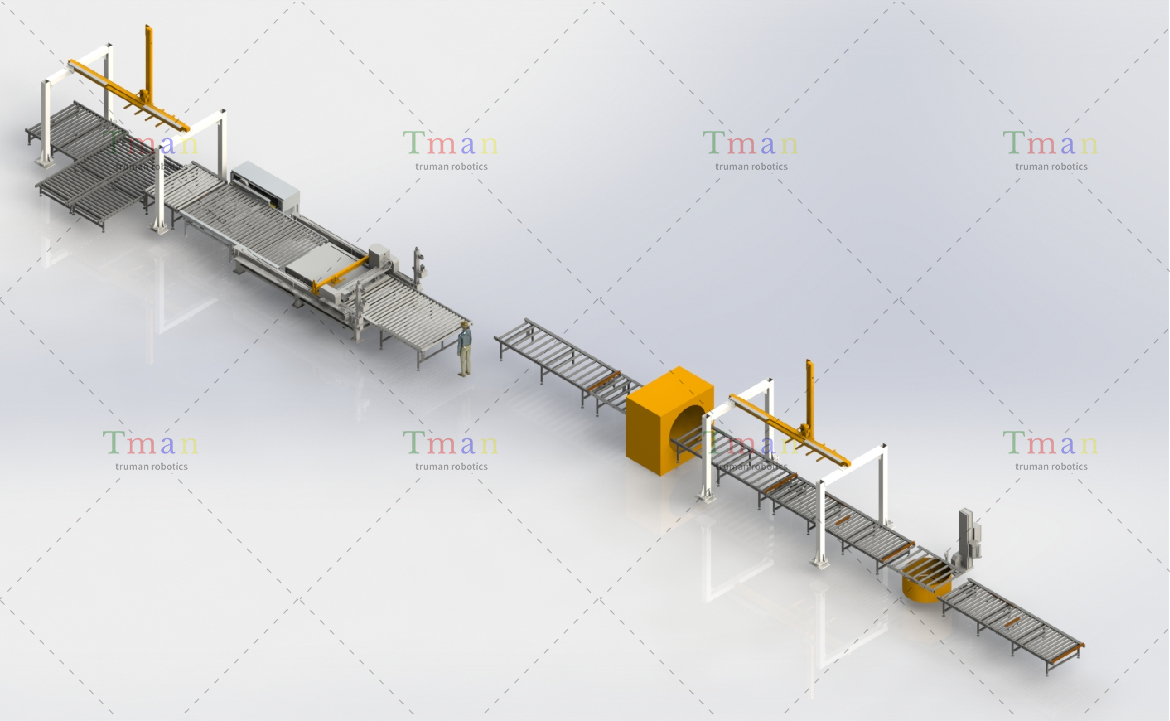

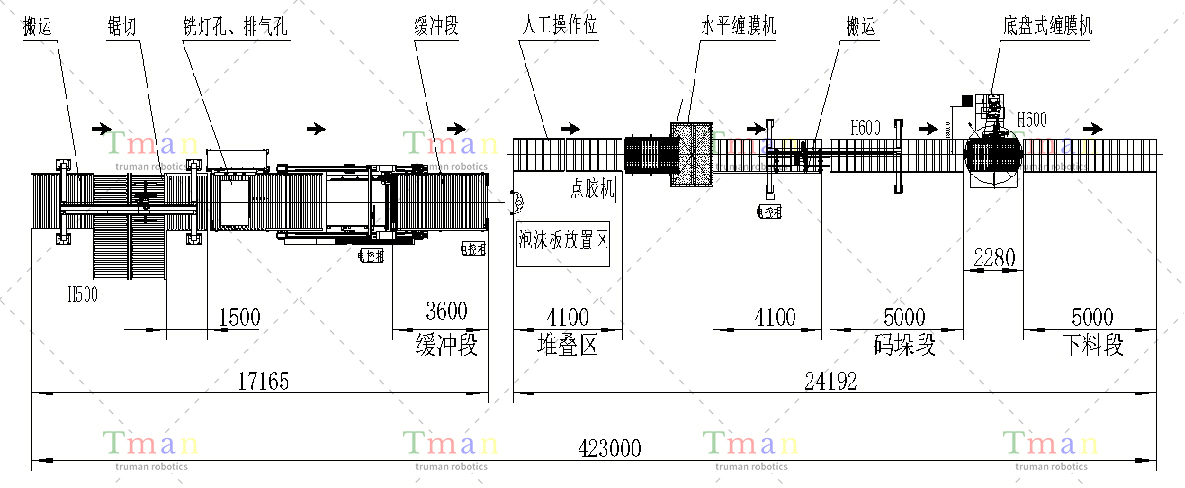

整体方案布局



板材类产品加工生产线

整体方案是由自动上料-锯切-铣孔段和自动缠膜下料段、电气系统构成。

板材类产品加工生产线

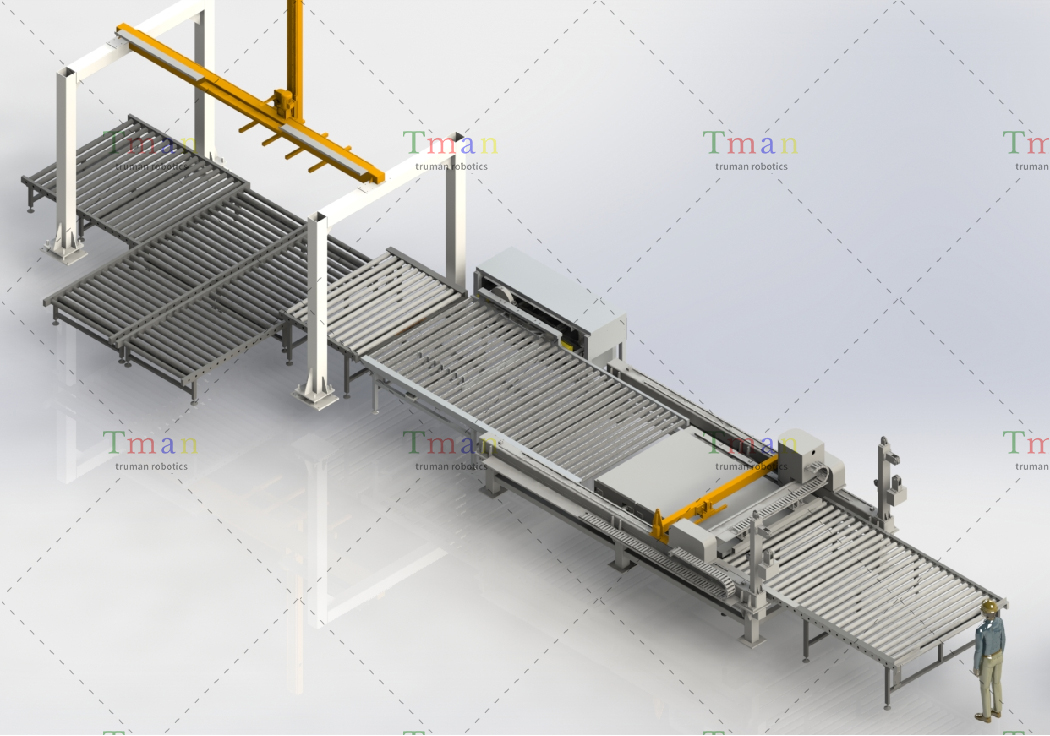

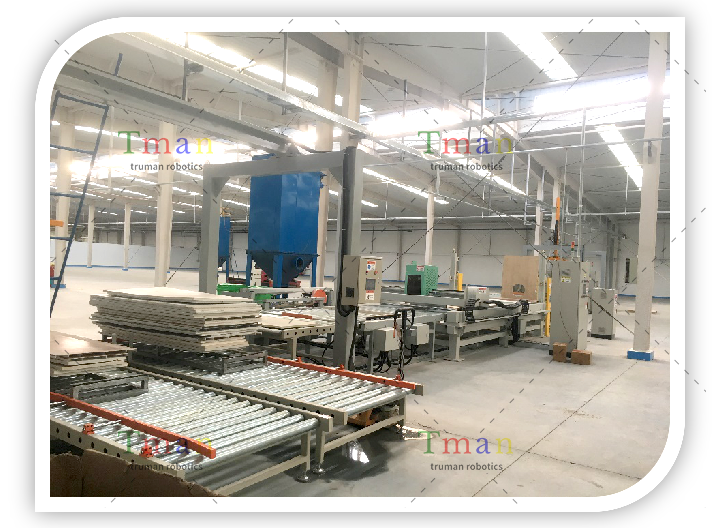

其中自动上料-锯切-铣孔段如下图:

板材类产品加工生产线

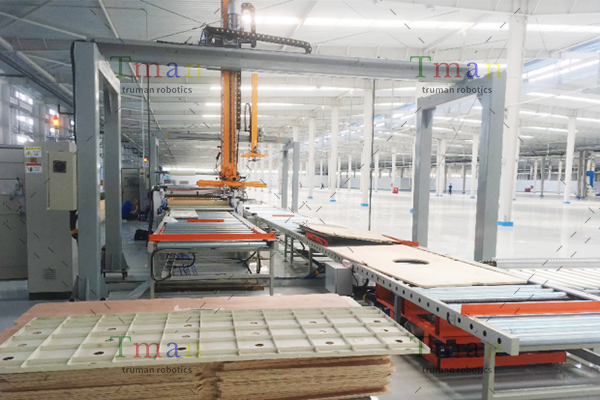

其中包含滚筒输送线、两轴桁架移料机械手、自动切边机、三轴桁架铣削机械手。

两轴桁架移料机械手

板材类产品加工生产线



技术参数

设备载荷

40KG

X轴行程

3100mm

Z轴行程

1800mm

X轴速度

30m/min

Z轴速度

10m/min

驱动方式

齿轮齿条单电机驱动

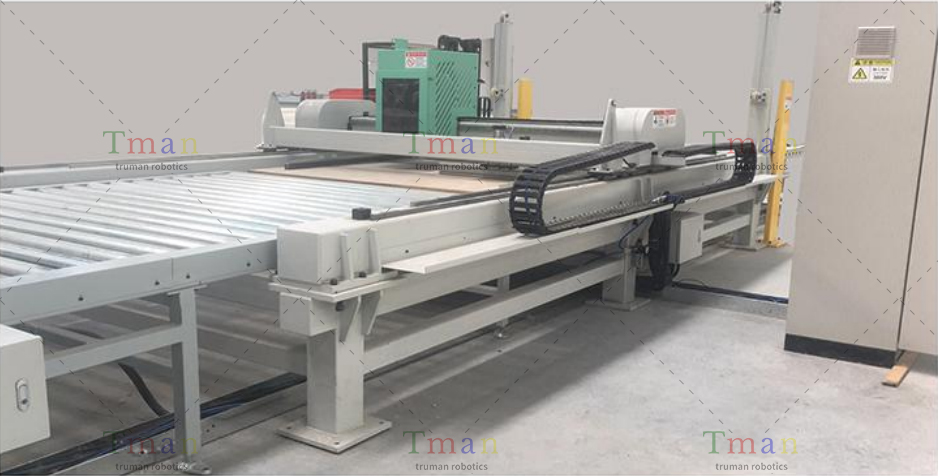

三轴桁架铣削机械手

板材类产品加工生产线

三轴铣削机械手是由我方自主设计研发,本设备是由X、Y、Z三轴组成,通过程序设定可对工件进行多孔位、异形孔铣削。

技术参数

设备载荷

40kg

X轴行程

3600mm

Y轴行程

2000mm

Z轴行程

200mm

X轴速度

30m/min

Y轴速度

30m/min

Z轴速度

10m/min
